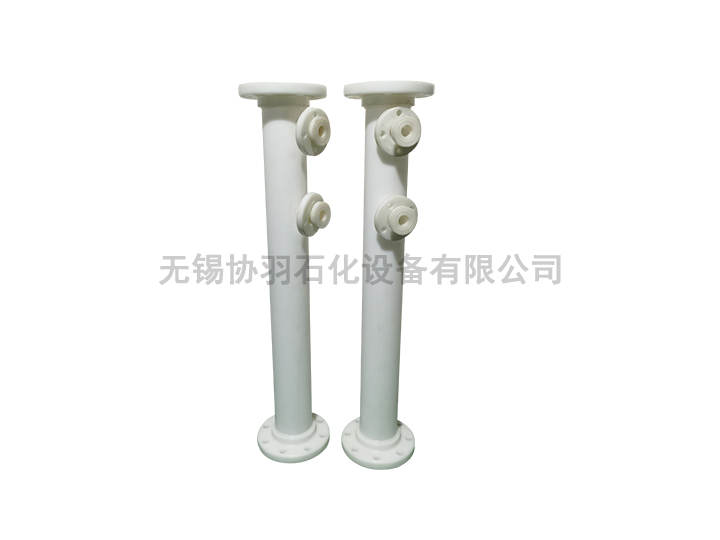

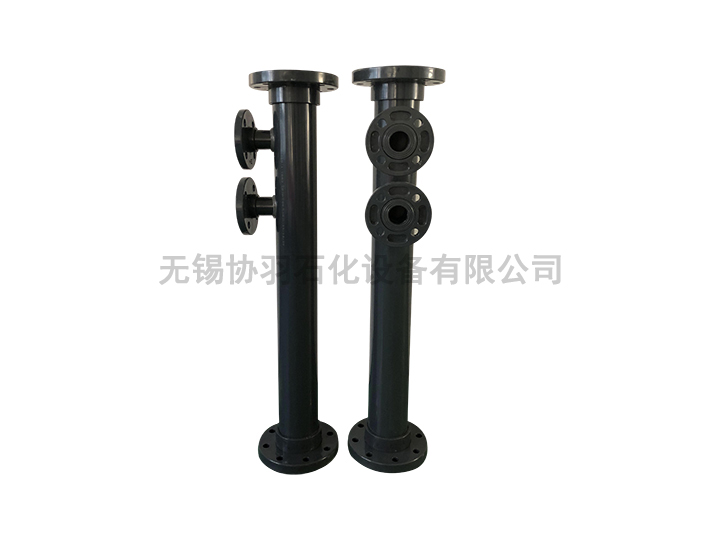

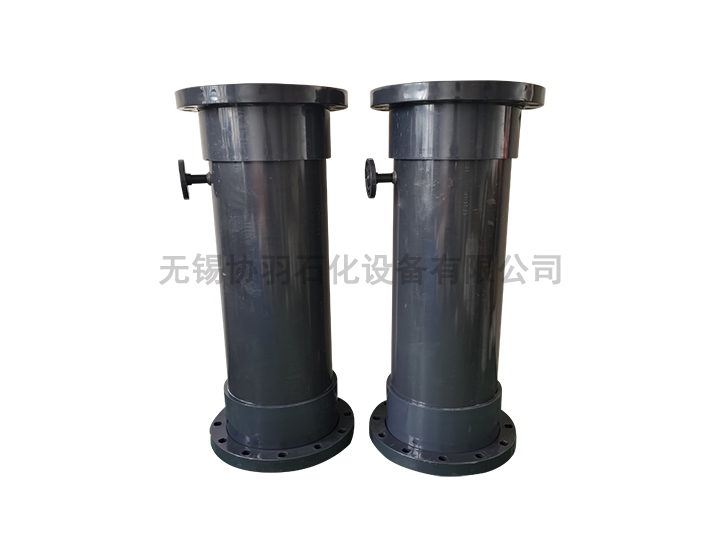

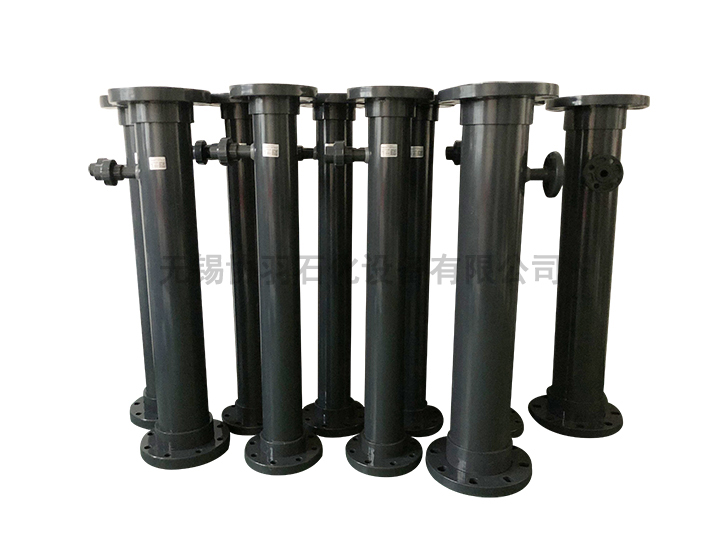

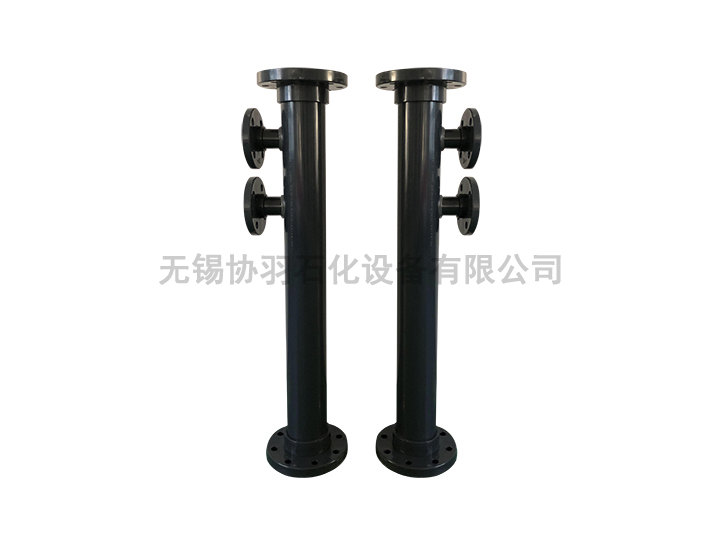

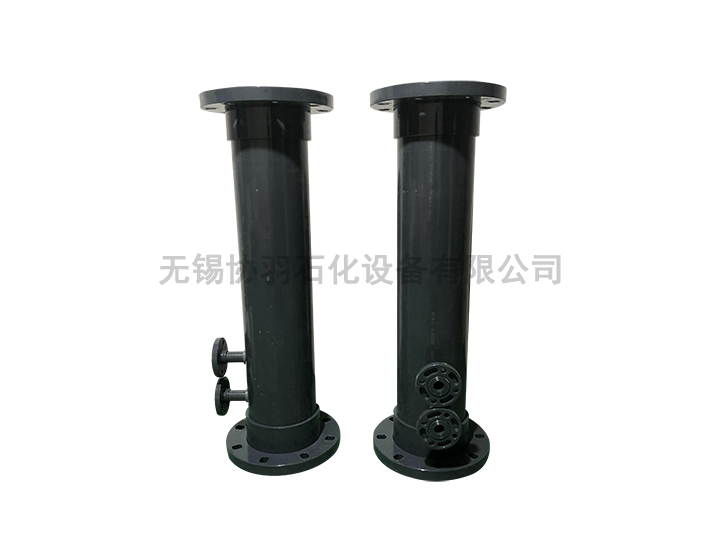

       管道混合器是使流體在管道內流過時，通過某一構件或混合元件的作用而達到均勻混合的目的，是一種無任何機械運動部件的混合器。工業上常采用的管道混合器有靜態擋板式、孔板式、三通式混合器等幾種型式。

分類
       管道混合器的材質分PVC、PP、玻璃鋼、碳鋼和不銹鋼等。采用玻璃鋼材質具有加工方便，堅固耐用耐腐蝕等優點。

構造原理
       管道混合器一般由管道分別與噴嘴、渦流室、多孔板或異形板等促進混合的原件組成，一般三節管道連用，作為一個單元（也可根據混合介質的性能增加節數）。混合的方法有3種，分別為噴嘴式，渦流式，多孔板、異形板式。對于常見的靜態螺旋片式混合器，是在多孔板、異形板式混合器上發展而來，每節混合器有一個180°扭曲的固定螺旋葉片，分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。管道內螺旋葉片是固定的，流體通過它產生流向變化，出現紊流現象從而提高混合效率，這種靜態混合器除產生降壓外，它不用外部能源。

結構特點
       1、連續工藝，混合過程不被打斷；
       2、剪切力小不破壞混合物，如：絮凝體；
       3、混合效果為可計算控制的（CoV偏離度），應客戶需求CoV范圍為5%，流體在整個截面上的濃度是連續而平衡的，因此測量值具有很高的代表性，可對裝置進行有效的控制；
       4、混合距離和安裝空間非常小，且靜態混合器本身就是管道的一部分，可將其看作特殊的管道，避免了傳統的攪拌槽等的缺陷；
       5、沒有運動部件，不存在磨損，幾乎沒有維護費用；
       6、傳質效率很高，壓降和能量消耗非常低；
       7、不會被阻塞，安裝方式和材質可以是任何形狀、任何尺寸和任何材質；
       8、對整個工藝物流進行強制性混合，可大大降低貯槽體積，甚至可以不使用貯槽。

適用范圍
       1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
       2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
       3、給水排水、環保工程中氣水混合、投加氯、臭氧等藥劑進行消毒處理；
       4、工業廢水進行酸堿中和混合作用；
       5、幾種工業廢水進行混合均化處理。

技術參數
       1、混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
       2、混合器節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
       3、混合器管內水壓按1.0kg/cm²考慮，也可根據實際壓力進行設備加工；

安裝方法
       1、混合器安裝在架空管道時，必須用管道支架固定，埋地管道可安裝在檢查井內；
       2、混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
       3、各種藥劑的投加位置，應在管道混合器前端，并大于0.3米；
       4、投加藥劑的管道自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0米/秒。
